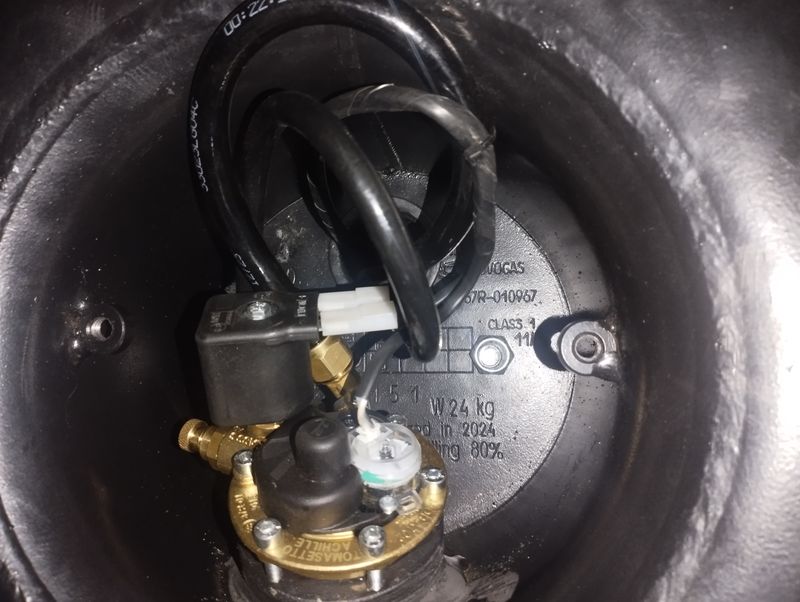

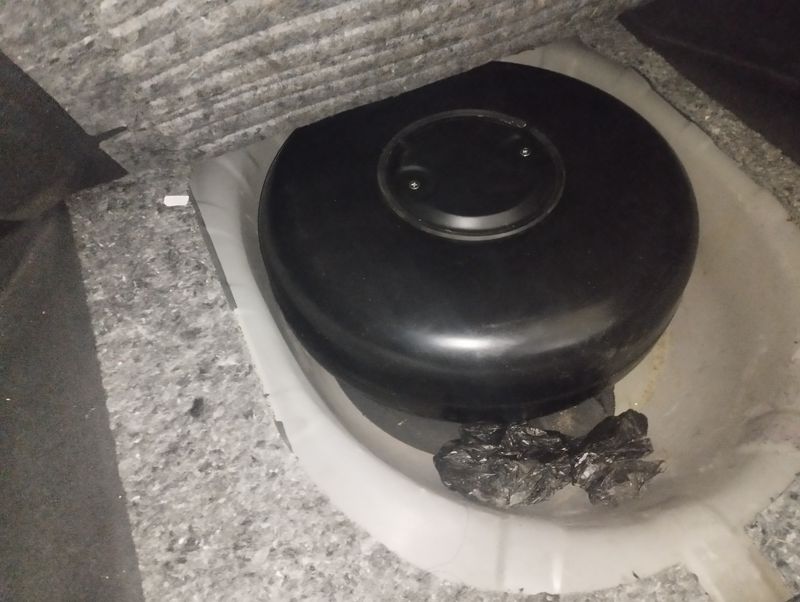

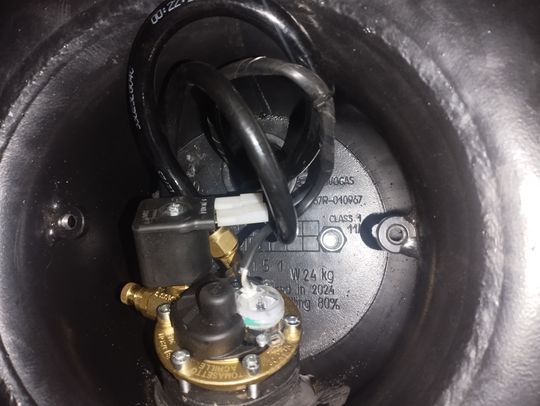

Вентиляция газового баллона Дацун он-ДО
На баллон установлен мультиклапан с электрозапиранием и датчиком уровня. Термопластиковые магистрали выведены под днище машины через вентиляционную трубу.

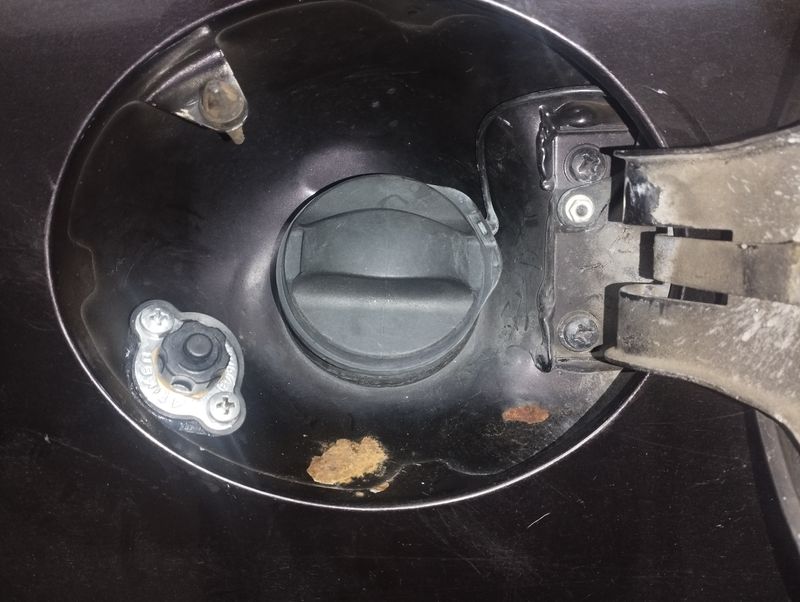

Заправочное устройство Дацун он-ДО
Выносное заправочное устройство установлено на подиуме в нише заливной горловины бензобака. Для газовой заправки используется короткий переходник.

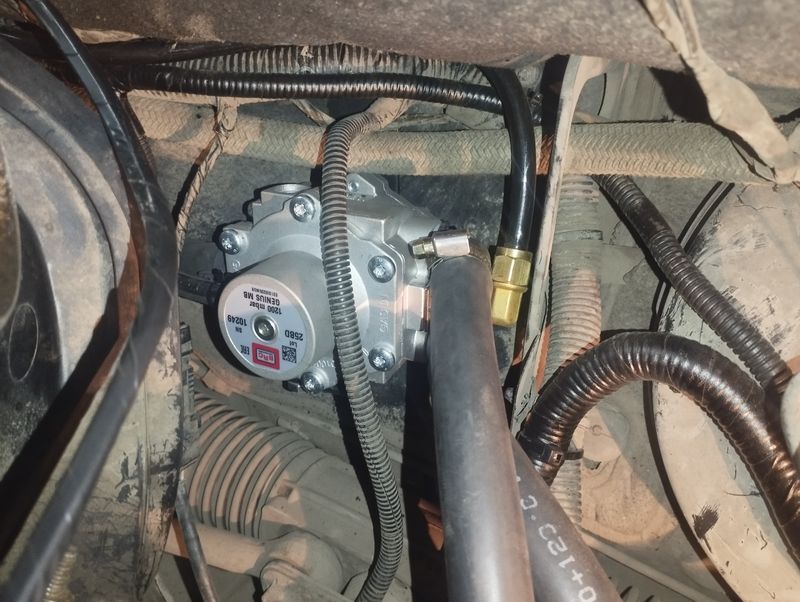

Газовый редуктор Дацун он-ДО
Газовый редуктор размещён на щите моторного отсека ниже уровня головки двигателя.

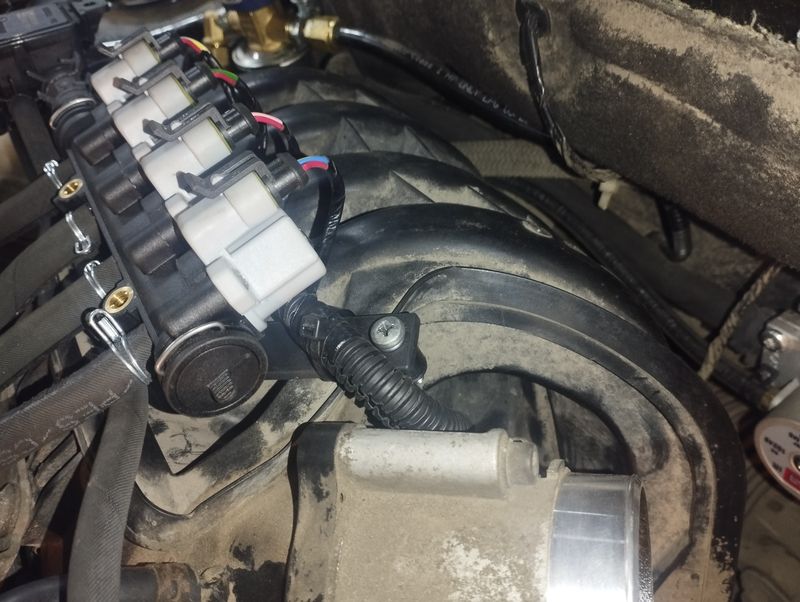

Крепление газовой рампы Дацун он-ДО
Газовая рампа с помощью кронштейна закреплена на впускном коллекторе.

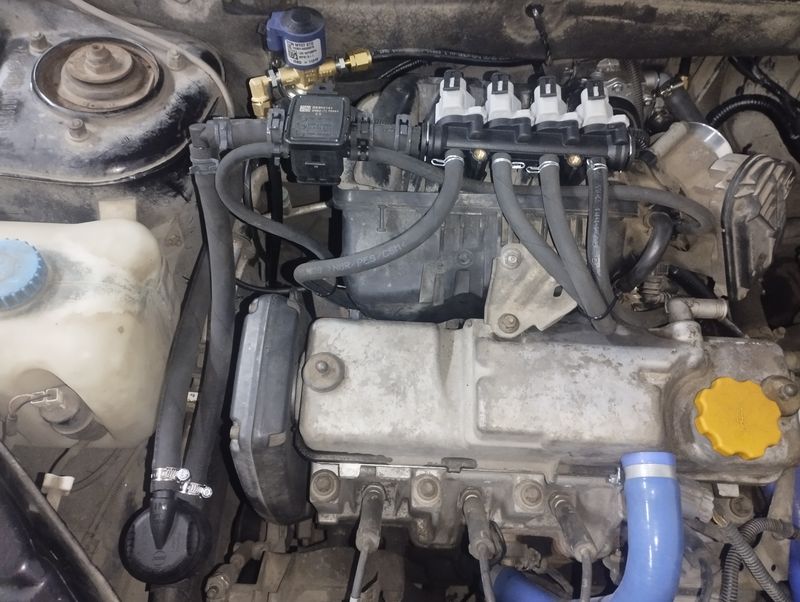

Газовый клапан, фильтр, датчик и рампа Дацун он-ДО
Все элементы газовой системы размещены компактно и, в то же время, доступны для последующего обслуживания.

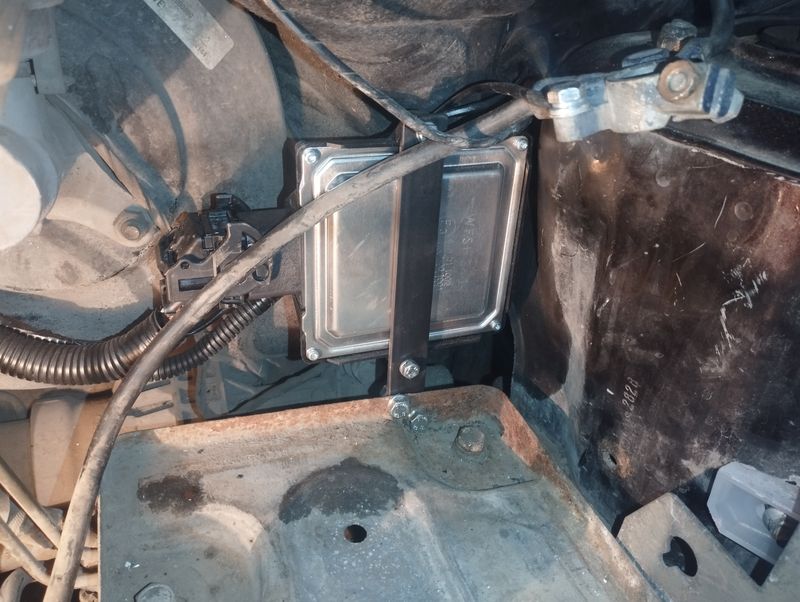

Крепление газового блока управления Дацун он-ДО
Кронштейн крепления газового блока управления на поддоне аккумулятора.

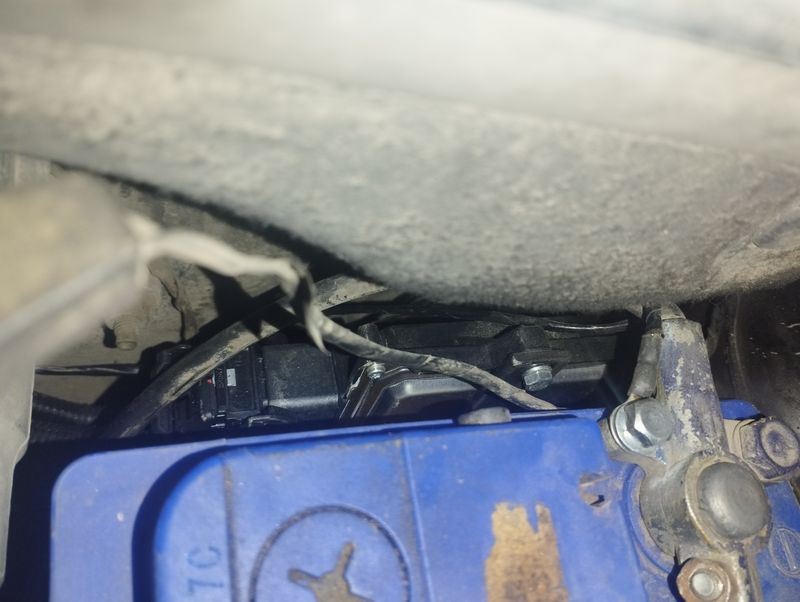

Размещение газового блока управления Дацун он-ДО
После установки АКБ на штатное место газовый блок практически не виден.

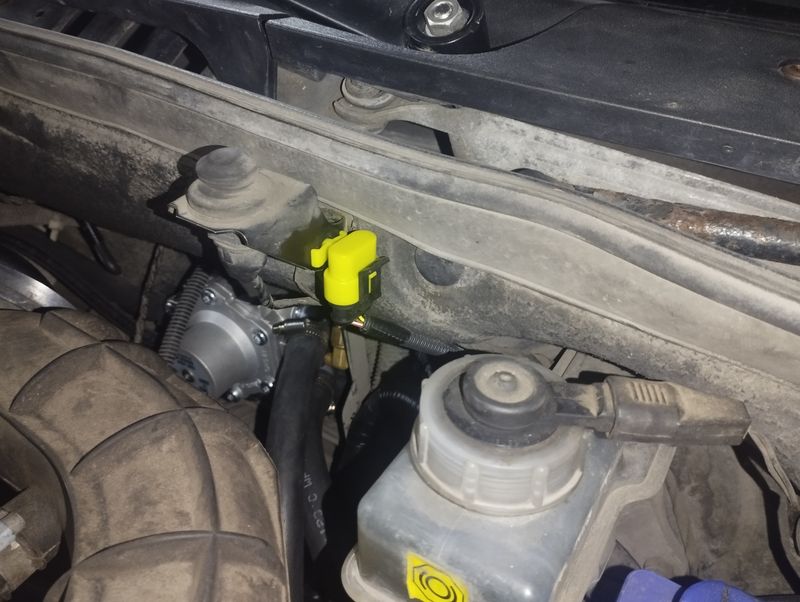

Диагностический разъём газового оборудования Дацун он-ДО
Диагностический разъём вынесен на видное место.

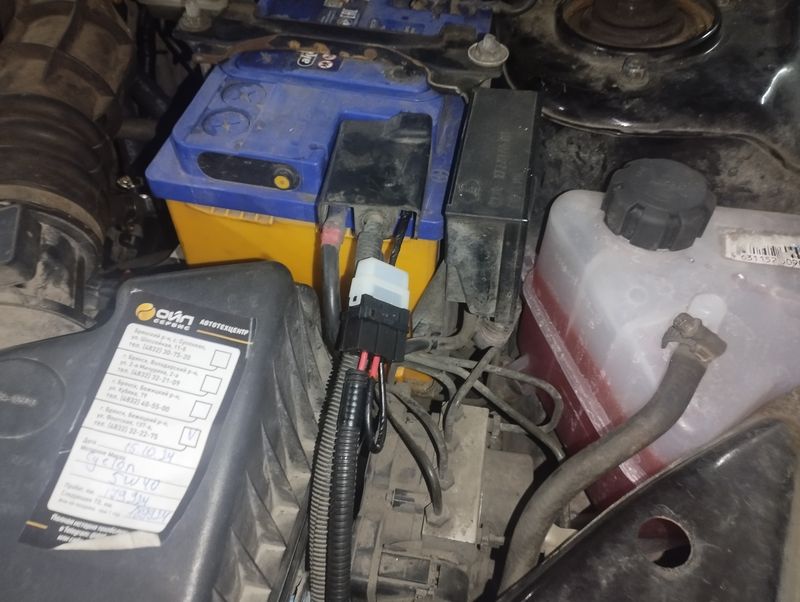

Предохранитель питания газового оборудования Дацун он-ДО
Предохранитель питания расположен возле АКБ в доступном месте.

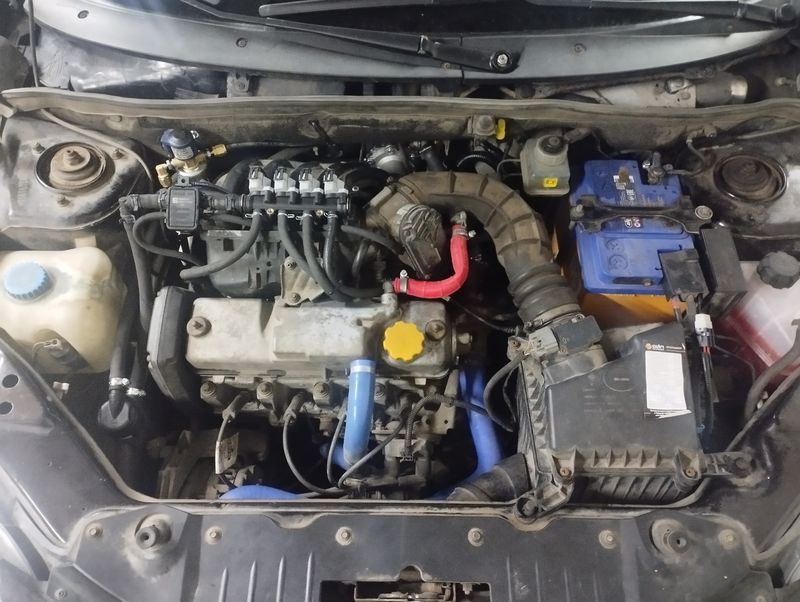

Моторный отсек Дацун он-ДО с газовым оборудованием
В целом, после установки ГБО на автомобиль моторный отсек приобрёл такой вид.
