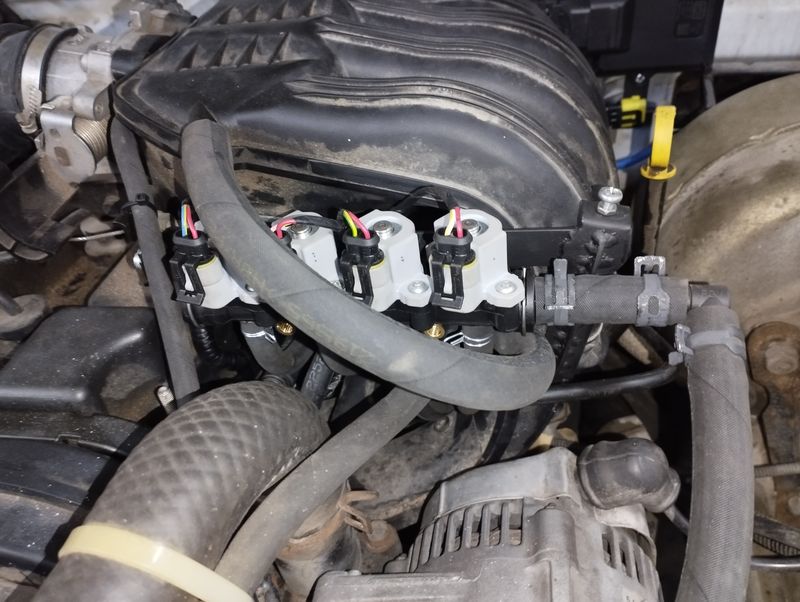

Крепление газовой рампы ГАЗ 31105 Волга Крайслер
Для установки использован комплект BRC Alba с форсунками GP20. Газовая рампа закреплена на впускном коллекторе. Её установка повлекла за собой замену штатного шланга вентиляции картера.

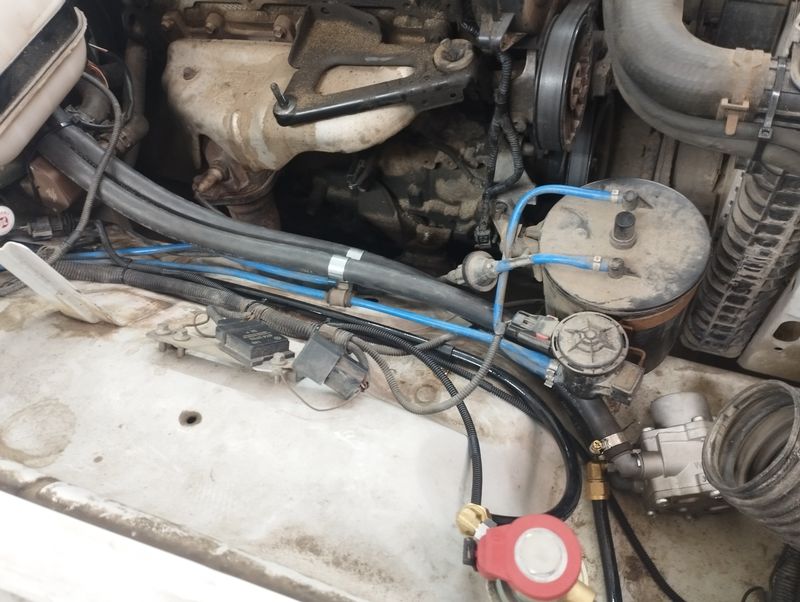

Газовый редуктор ГАЗ 31105 Волга
Газовый редуктор установлен за правой фарой и подключен параллельно штатному отопителю салона. Мимоходом заменены старые протекающие шланги.

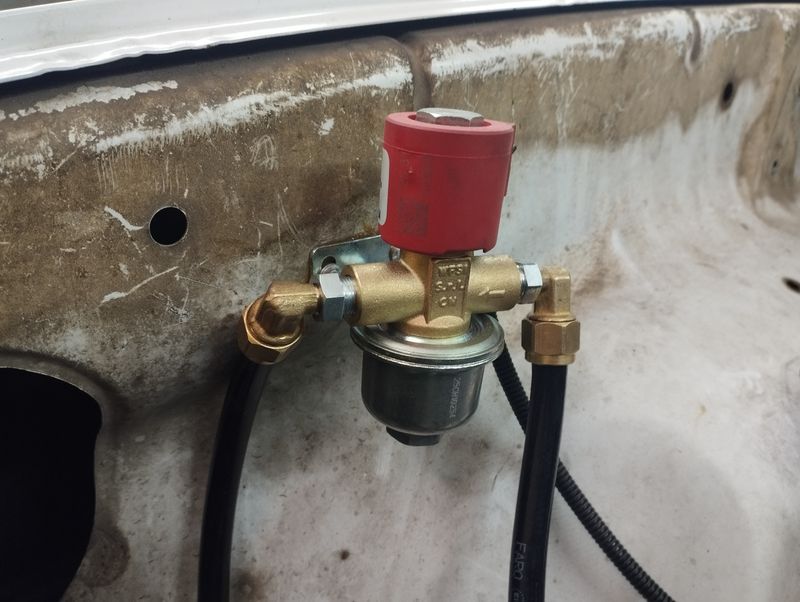

Электроклапан с фильтром жидкой фракции газа ГАЗ 31105 Волга
Электромагнитный клапан размещён на правом крыле, исходя из условия удобства замены в нём фильтра жидкой фракции.

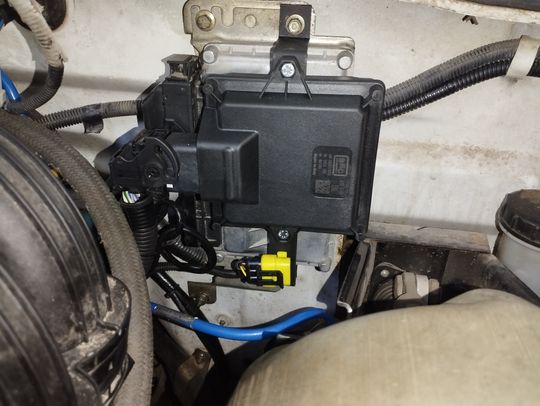

Газовый блок и диагностический разъём в ГАЗ 31105 Волга
Газовый блок управления размещён на щите моторного отсека на кронштейне поверх штатного блока управления. Рядом закреплён диагностический разъём.

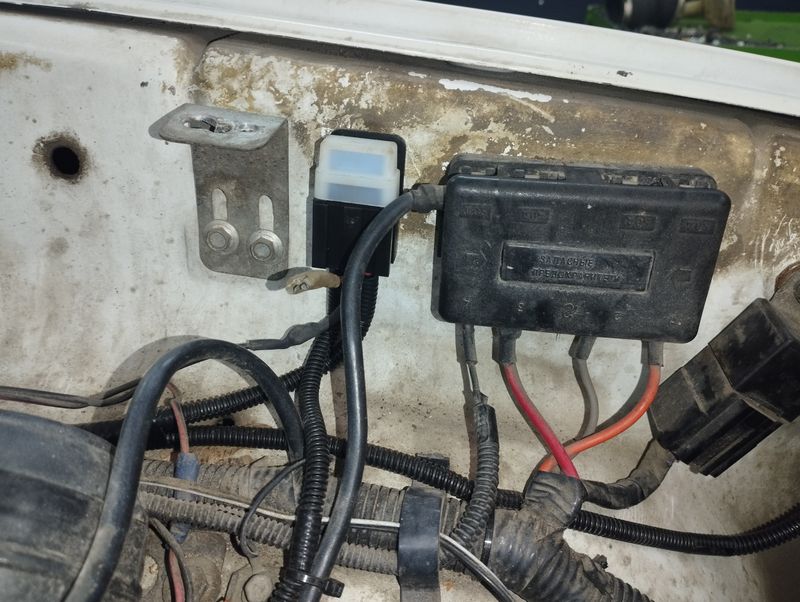

Предохранитель питания газовой системы ГАЗ 31105 Волга
Предохранитель, защищающий электрические цепи газового оборудования закреплён рядом со штатным блоком предохранителей на левом крыле в моторном отсеке.

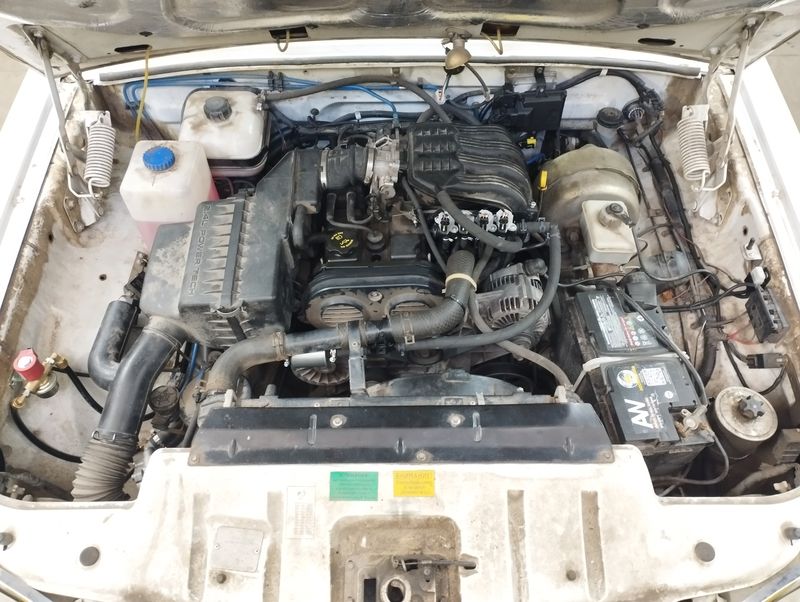

Моторный отсек ГАЗ 31105 Волга после установки ГБО
После установки газового оборудования моторный отсек приобрёл вот такой вид. Согласитесь, нет ничего лишнего.

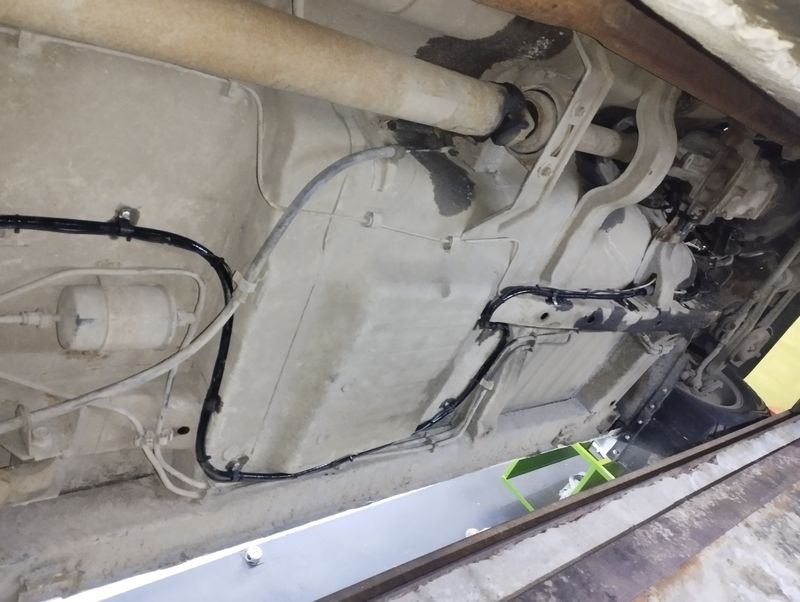

Газовая магистраль под днищем ГАЗ 31105 Волга
Те, кто помнят Волгу от 24 до 105, заметят, что наша газовая термопластиковая магистраль практически полностью повторяет трассу штатной бензиновой магистрали. Естественно, что все точки крепления обработаны антикорром.

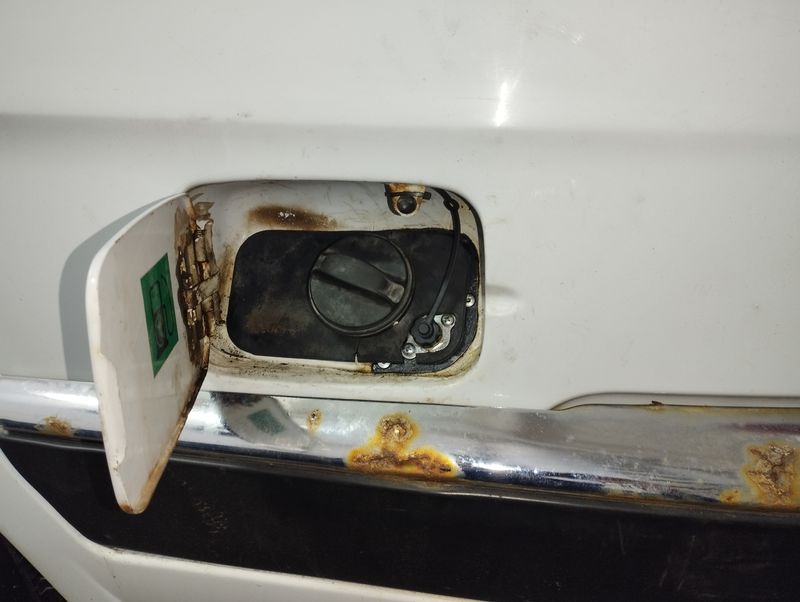

Заправочное устройство в лючке бензобака ГАЗ 31105 Волга
Заправочное устройство по настоятельному желанию владельца спрятали под крышку лючка бензобака. Тут, конечно, есть свои хитрости в установке, но когда без них обходилось?

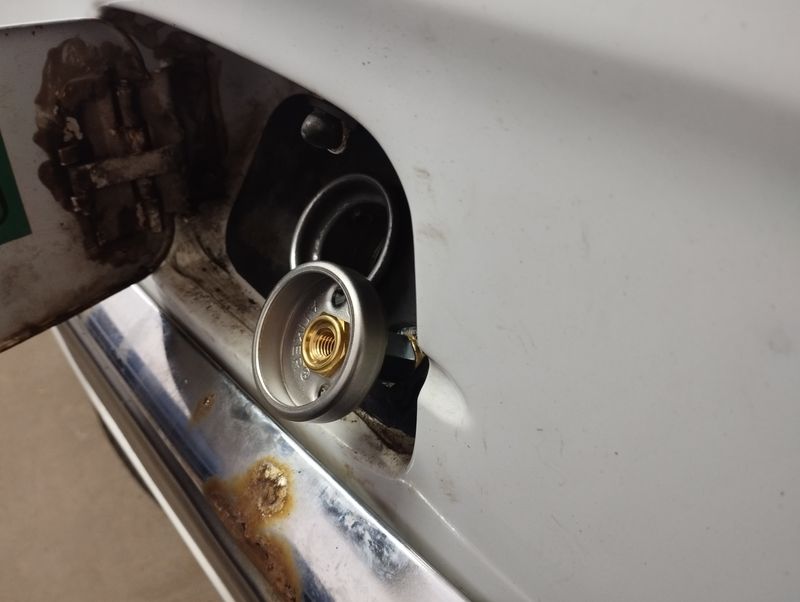

ВЗУ ГАЗ 31105 Волга с коротким переходником
ВЗУ установлено так, что для заправки можно использовать короткий переходник, если отвернуть крышку бензиновой заливной горловины…

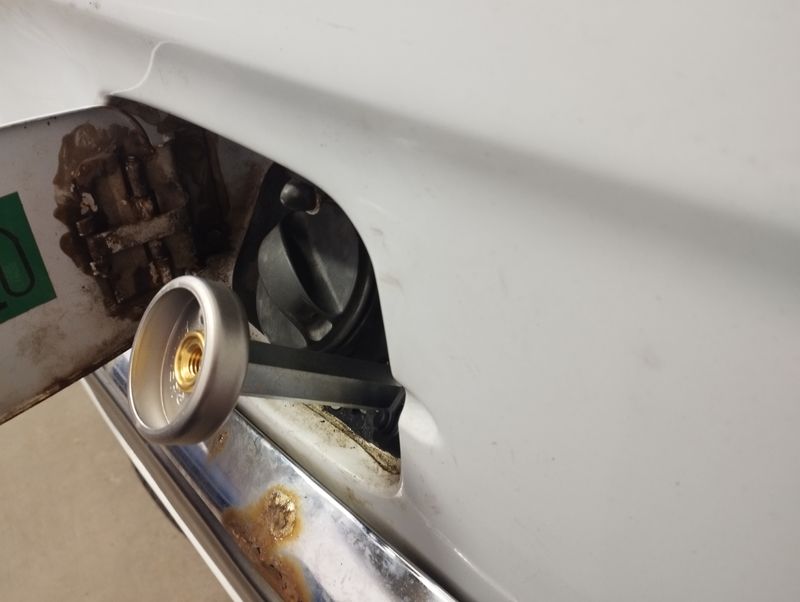

ВЗУ ГАЗ 31105 Волга с длинным переходником
…либо использовать длинный переходник, что по словам владельца машины, оказалось даже удобнее.
Газовый баллон ГАЗ 31105 Волга
За счёт того, что в этой машине вместо торсионов багажника установлены газовые упоры, удалось разместить баллон диаметром 300 мм ёмкостью 60 л. Правда, это потребовало некоторой доработки вентиляционной камеры и установки мультиклапана с электрозапиранием. Ещё одной хитростью стала прокладка длинных газовых магистралей в вентиляционных гофрах для того, чтобы можно было без разборки газовых соединений обеспечить доступ к креплениям задних амортизаторов.

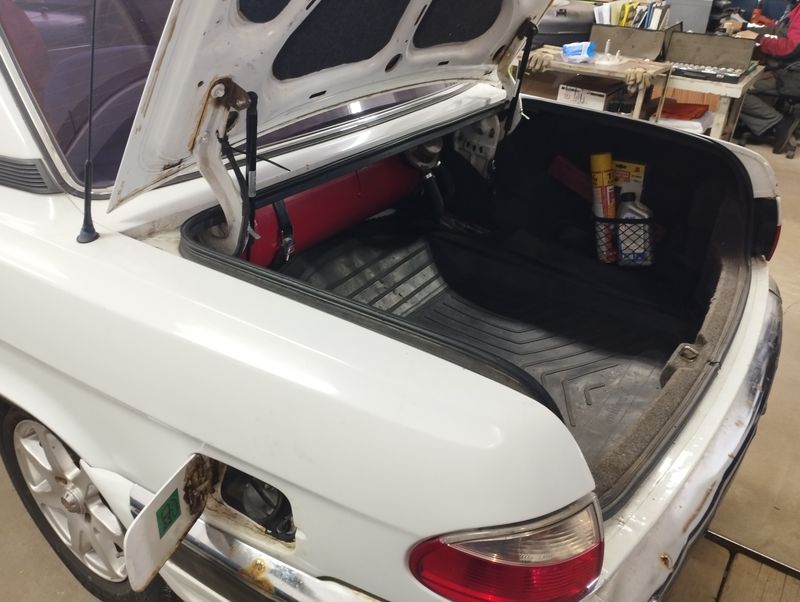

Багажник ГАЗ 31105 Волга с установленным газовым баллоном
Используемый объём багажника удалось сохранить практически полностью. А вообще, справедливо говорят, что большая квартира – это та, где в углу незаметно стоит аквариум, в котором плещется пара бегемотиков. Это к вопросу о размере багажника Волги.
