Лада Гранта 1,6 л 87 л.с, оборудование б/у с цилиндрическим баллоном

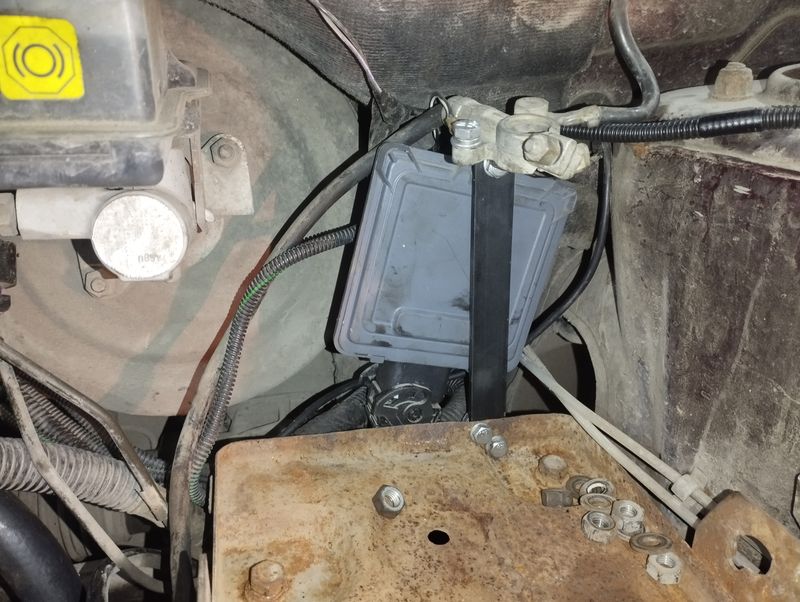

Установка б/у оборудования

Машина эта примечательна только тем, что владелец её принёс для установки весь комплект оборудования, снятого с другой машины. Газовый блок Saver закрепили на кронштейне, установленном на площадку аккумулятора.

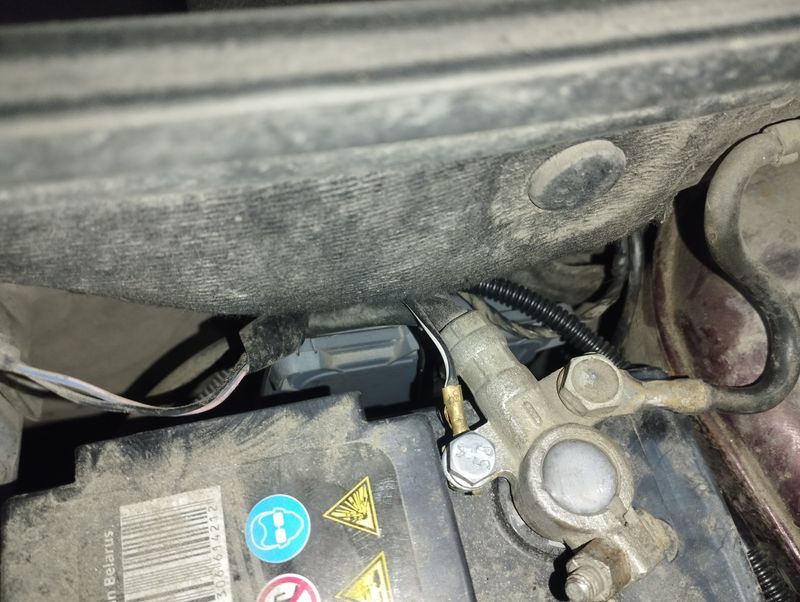

Установленный газовый блок управления

После сборки и установки на место аккумулятора газовый блок управления практически незаметен.

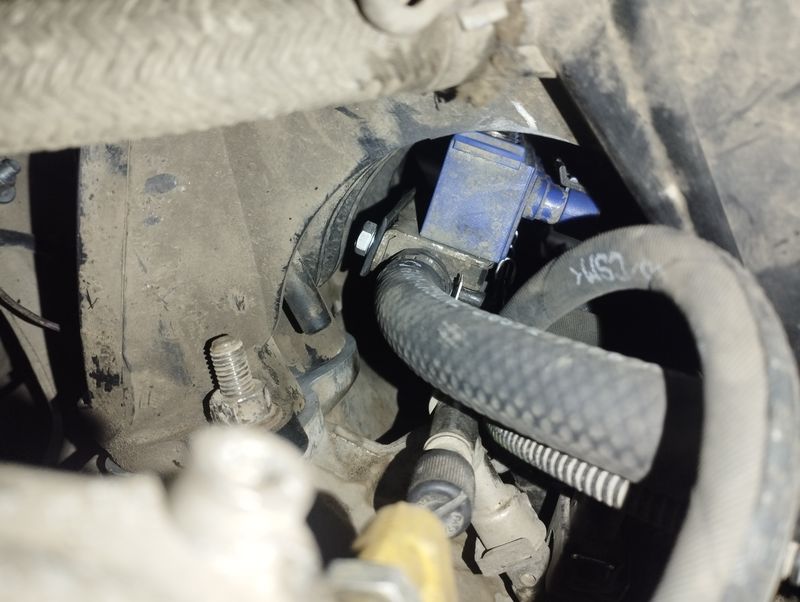

Газовая рампа внутри коллектора

Для уменьшения длины газовых шлангов решено было разместить рампу газовых форсунок в изгибе впускного коллектора.

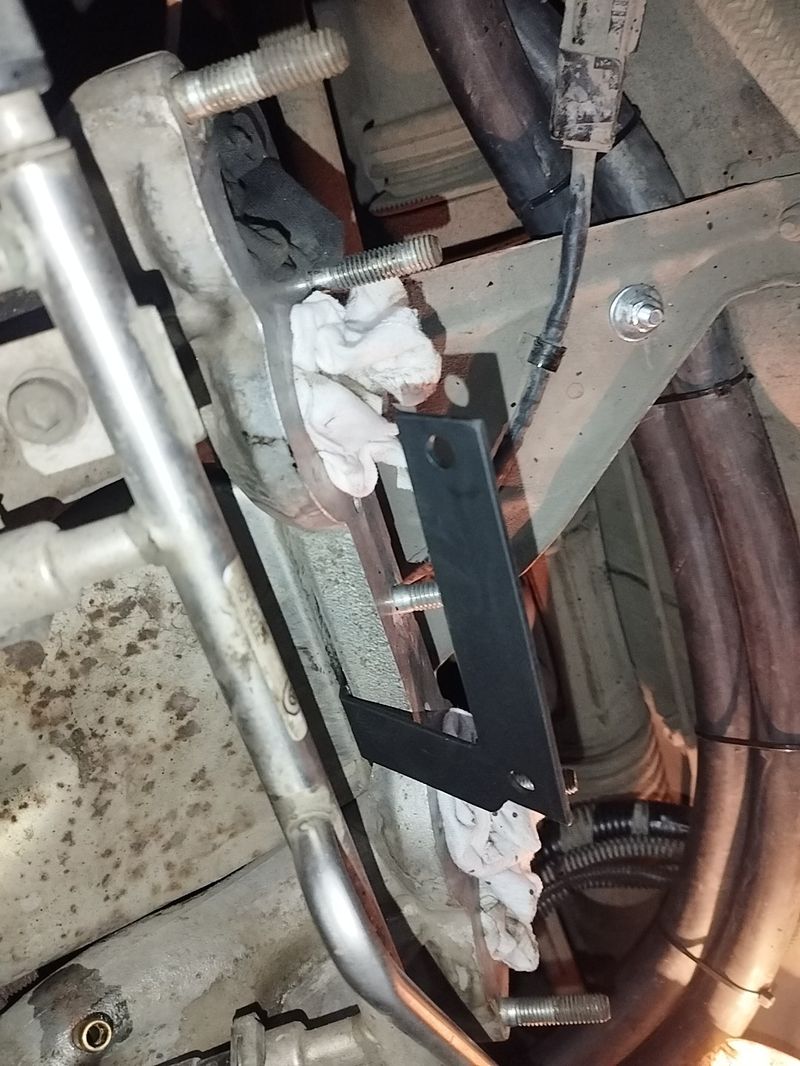

Кронштейн газовой рампы

Для крепления газовой рампы был установлен дополнительный кронштейн.

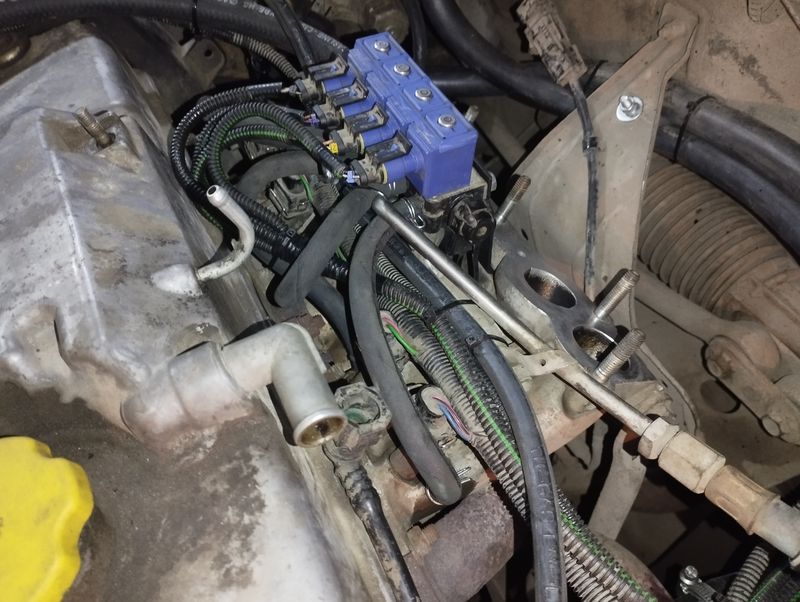

Установленная газовая рампа

Так выглядит установленная на свой кронштейн газовая рампа при снятой верхней части впускного коллектора.

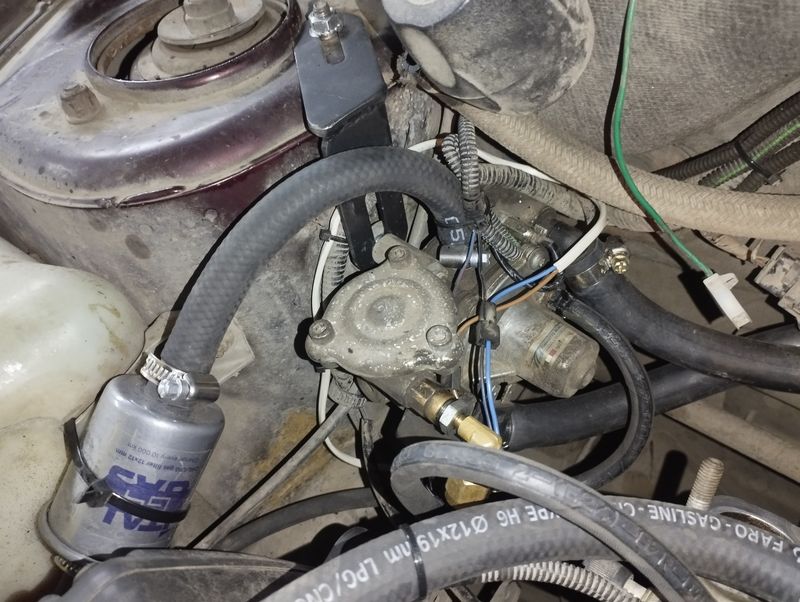

Расположение газового редуктора

Газовый редуктор подвешен на стакане правой амортизаторной стойки.

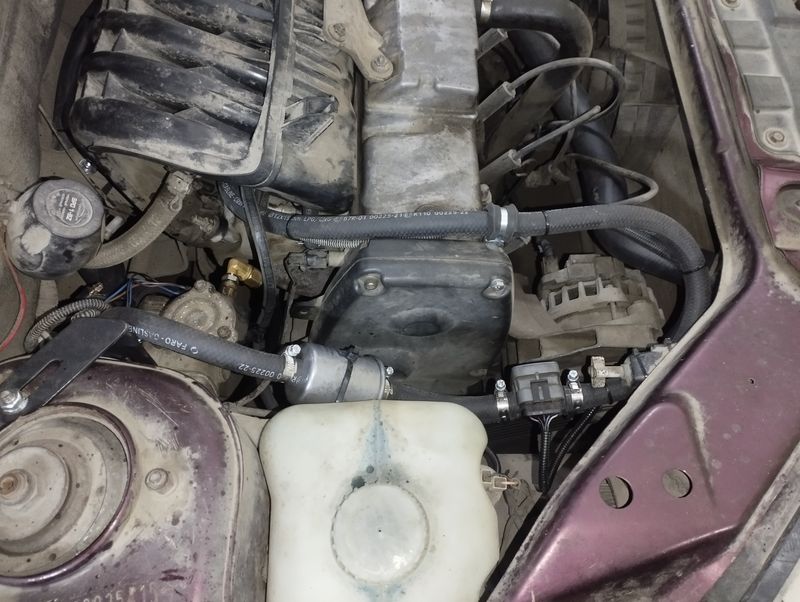

Газовая магистраль низкого давления

Вся газовая магистраль оказалась на виду и легко доступна для технического обслуживание. При этом никаких помех другому оборудованию она не создаёт.

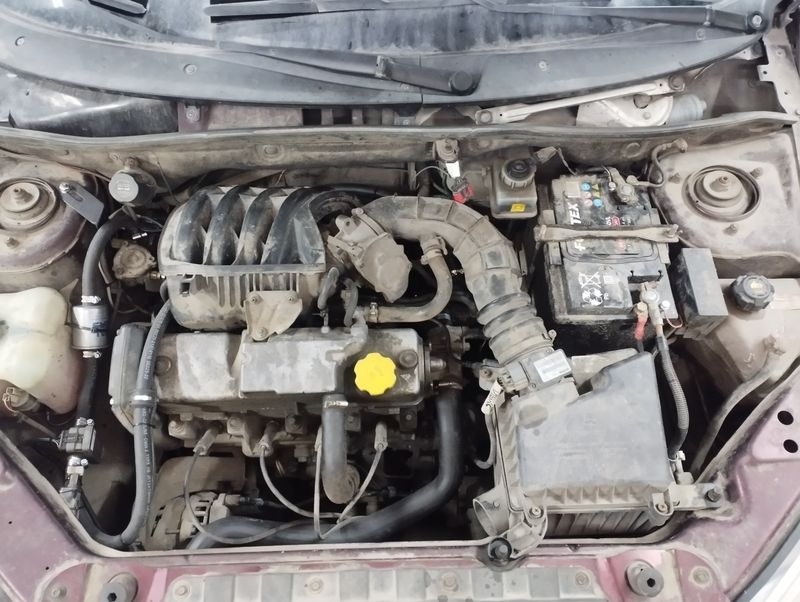

Подкапотка с ГБО

Внешний вид подкапотного пространства машины после установки ГБО.

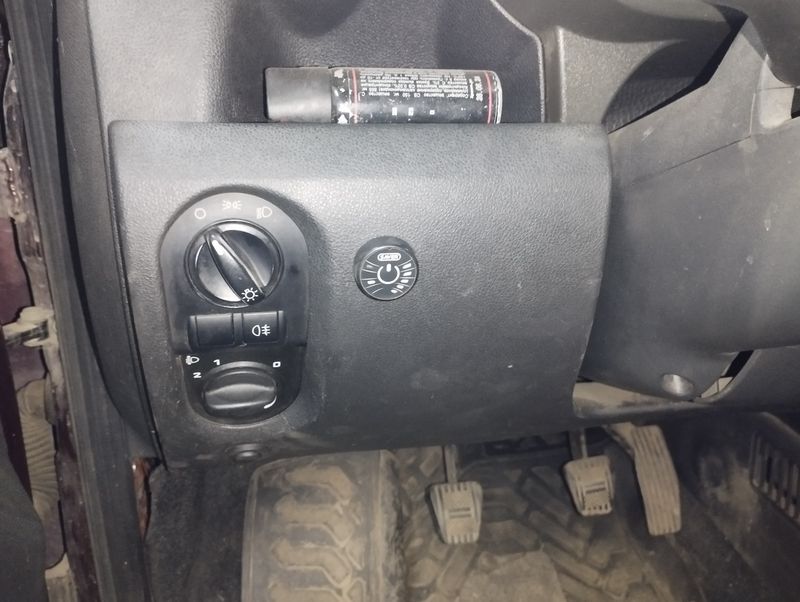

Переключатель ГБО

Индикатор-переключатель видов топлива установлен на торпедо слева от руля.

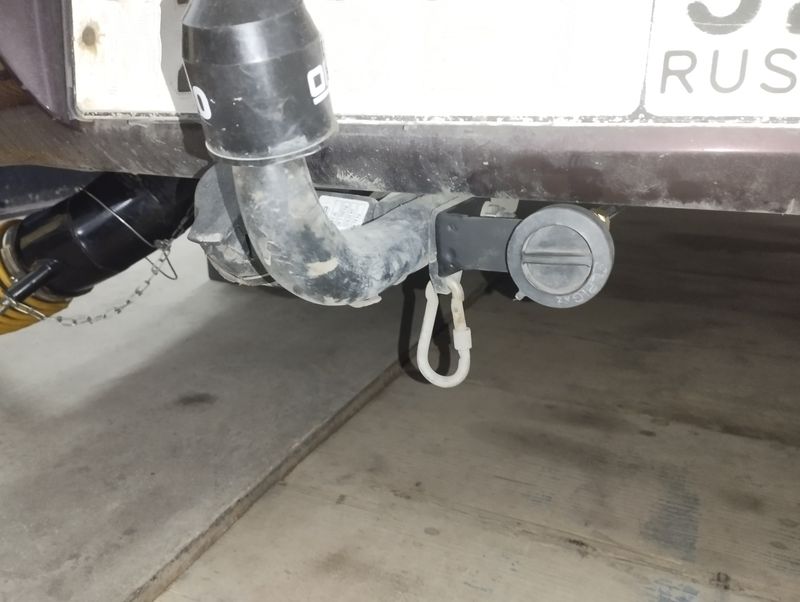

Установка газового заправочного устройства

Выносное заправочное устройство установлено на кронштейне тягово-сцепного устройства автомобиля.

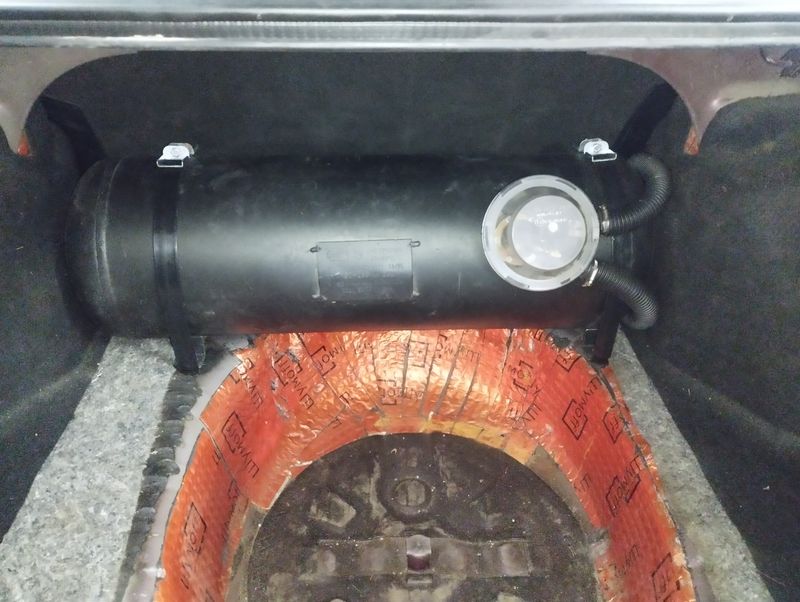

Цилиндрический баллон в багажнике

В багажнике автомобиля установлен 60 литровый газовый баллон.

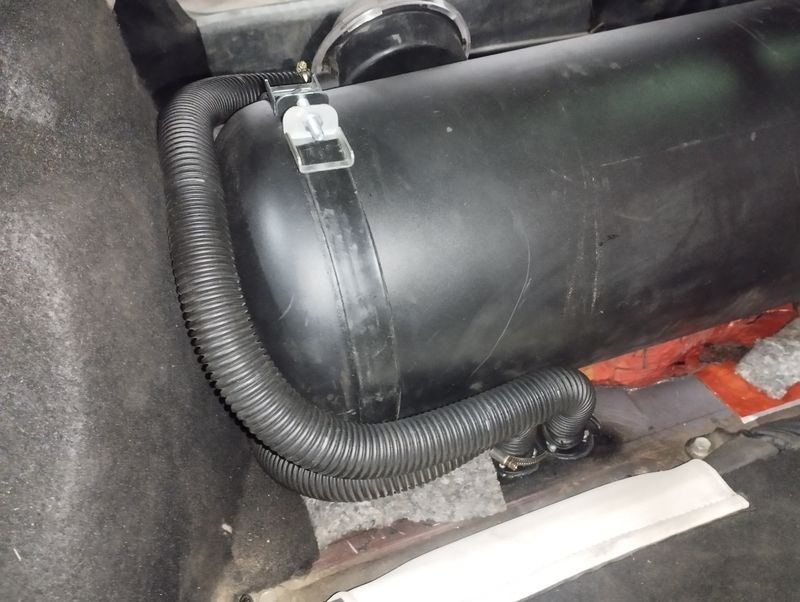

Вентиляция газового баллона

Вентиляция баллона выведена через сапуны под днище машины за спинкой заднего сиденья.
